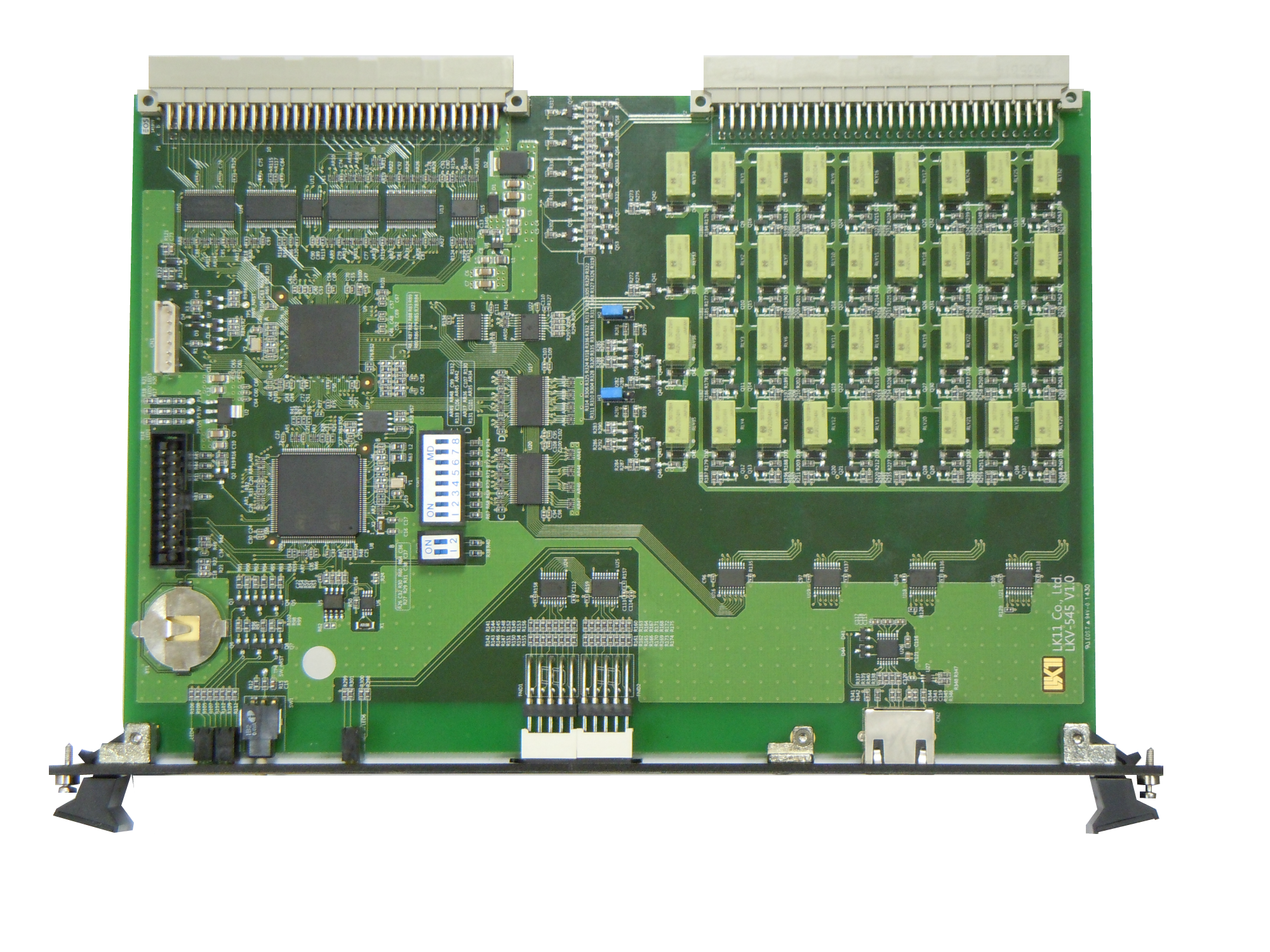

LKV-545보드는 산업용 제어시스템에 사용할 목적으로 VMEbus 기반의 상용 통신보드이다.
LKV-545보드는 Dry Contact Trip/Close 16채널을 지원하며,
VMEBus Slave 전용 보드로 Standard Address Mode를 지원하고, 8, 16비트 데이터 송수신이 가능하다.
 특장점
○ 72MHz Cortex-M3 ARM CPU 탑재
○ 32Kbyte True Dual Port Memory
○ 32Kbyte SPI MRAM
○ 4Kibt I2C FRAM
○ I2C RTC (Back Up용 Lithium Battery)
○ RS-232 Serial : Console Debug 1Port
○ VME Slave Board
○ 디지털 출력 기능
○ Auto Slot ID 기능
LKV-545 Specification
Processor |
MPU |
ARM Cortex M3 72MHz |
Memory |
DPRAM |
32Kbyte |
MRAM |
32Kbyte SPI MRAM(Up to 512KByte) |
FRAM |
4Kbit I2C Interface FRAM |
VME |
VMEbus |
VME Slave A24, D16/D8 |
Digital Output |
Digital Output |
Digital Output : Dry Contact, Trip 16Ch / Close 16Ch |
DO Feed Back |
Trip/Close Control /Trip 16Ch / Close 16Ch Feed Back |
RTC/WDT |
RTC |
Internal Real Time Clock (Back up용 Lithium Battery 포함) |
WDT |
Internal Watch-Dog Time Reset |
추가 기능 |
Console |
RS232 Debug Port |
Auto Slot ID |
VME Slave Auto Slot ID 인식 |
Hardware |
Size |
233.4 x 160mm(6U, 4HP, 1.6T, FR-4 PCB) |
Power |
5V DC, 1 ~1.2A Max. |
Ambient Temp. |
Operating : -5°C ~ +70°C
Storage : - 40°C ~ +85°C
Humidity : 5 ~ 95% |
|

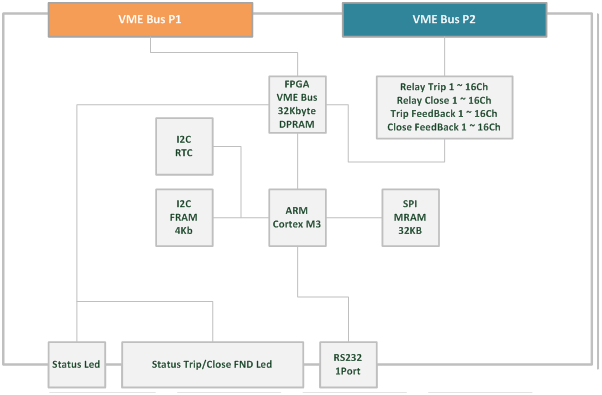

Block Diagram
